智能硬件从样机打样到批量生产，中间横亘的往往不是一道门槛，而是一片布满暗礁的浅滩。很多团队在功能验证阶段进展神速，却在试产环节被良率、一致性和供应链问题拖住脚步，甚至让整个产品研发周期失控。问题的根源，大多不在于硬件设计本身，而在于嵌入式系统开发与制造工艺之间的脱节——研发团队用“实验室思维”做产品，产线却用“规模逻辑”来验收。

样机打样阶段：别让“能跑”掩盖“好产”

样机打样通常分两步走：手板验证和工程样机。手板阶段关注外观结构与基本功能，而工程样机才是嵌入式系统真正接受考验的开始。此时，硬件工程师需要重点审视三件事：电源纹波在不同负载下的表现、MCU/MPU的时序裕量、以及接口信号在长走线下的完整性。很多团队在样机阶段只验证“功能正常”，却没有记录温度漂移和电压波动下的行为差异，这些数据恰恰是后续批量生产时筛选元器件和调整测试方案的依据。

一个容易被忽略的细节是晶振的起振时间与负阻抗余量。样机打样时可能只有几片板子，晶振参数略微偏离也能正常工作；但进入批量后，不同批次的晶振负载电容差异会被放大，如果设计时没有预留足够裕量，就会出现间歇性死机——这种问题排查起来极其耗时，而且往往在客户现场才暴露。

从样机到量产：嵌入式系统要过“三道关”

第一道关是物料选型与替代验证。样机阶段使用的元器件可能来自代理商提供的样品，而批量采购时常常遇到交期或停产问题。专业的做法是在产品研发早期就定义好主料与替代料，并对替代料做完整的兼容性测试——包括电气参数、封装尺寸、固件驱动适配。不要等到产线告急时才临时换料，那等于把风险直接甩给生产。

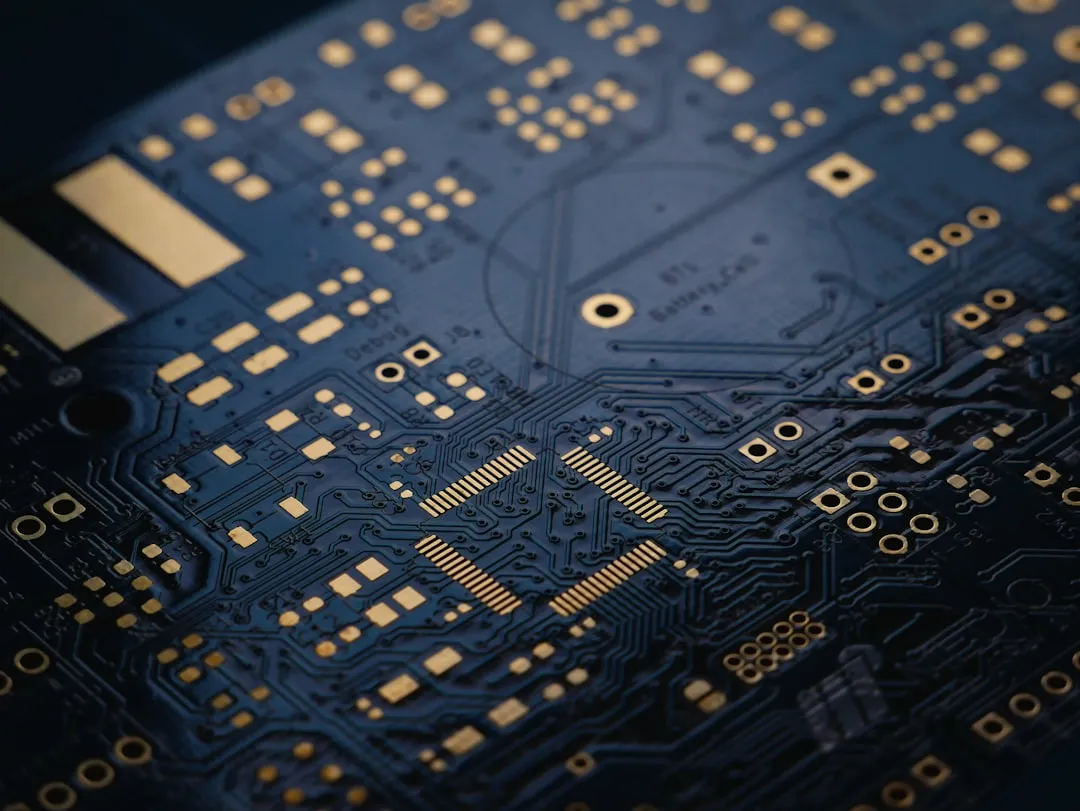

第二道关是测试覆盖率设计。样机打样时可以靠人工目检和手动测量，但批量生产必须依赖自动化测试设备。嵌入式系统设计阶段就要预留测试点、JTAG/SWD接口、以及必要的自检程序（POST）。有些团队为了节省PCB面积砍掉测试点，结果在产线上只能用探针去扎BGA引脚，不仅效率低，还容易损伤焊点。

第三道关是固件烧录与序列化管理。批量生产时，每台设备的MAC地址、校准参数、密钥等信息都需要在产线上写入。如果产品研发阶段没有规划好统一的固件签名机制和序列号存储区域，后期产线就得靠人工记录——一旦出错，售后追溯就成了灾难。

案例：一款工业传感器的“惊险一跳”

去年我们协助一家工业物联网公司做产品研发，他们的温湿度传感器在样机打样阶段表现完美，数据精度±0.3℃以内。但进入小批量试产时，发现约8%的板子在-10℃环境下精度超差。排查后发现，问题出在ADC参考电压的PCB布局——样机阶段手工焊接的走线寄生参数较小，而回流焊后板面应力分布变化导致参考电压噪声增大。最终通过调整接地策略和增加RC滤波，将不良率压到了0.3%以下。

这个案例说明，嵌入式系统设计不能只看原理图是否“正确”，还要考虑制造工艺对电气性能的影响。建议团队在样机打样阶段就引入产线工艺工程师的评审，至少要做一次DFM（可制造性设计）检查，包括焊盘尺寸、阻焊桥宽度、元器件间距等——这些参数直接影响焊接良率。

从智能硬件的整体趋势看，产品迭代周期越来越短，但底层嵌入式系统的稳定性要求反而更高。样机打样是创意落地的第一步，批量生产才是商业化成功的真正考场。把关键节点控制好，在产品研发初期就为量产铺路，远比后期救火更经济、更高效。记住：能在实验室解决的就不要等到产线，能在设计阶段规避的就不要依赖测试补救——这是嵌入式系统开发最朴素的成本法则。
